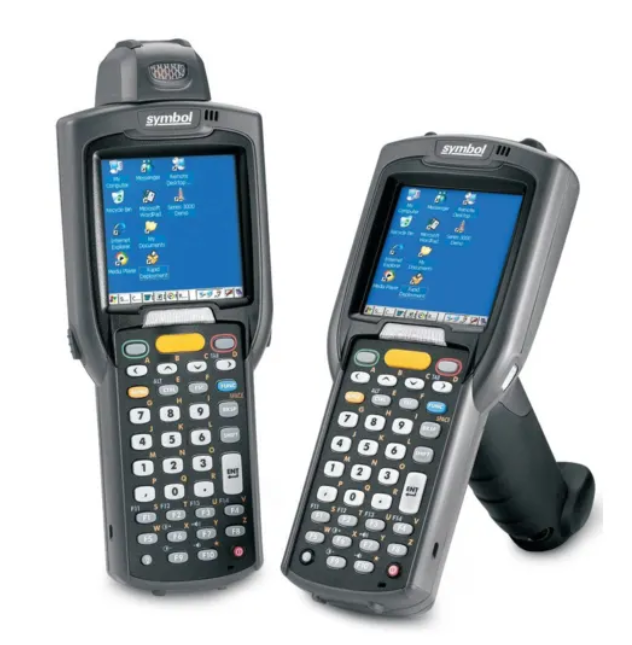

Symbol MC3000


1. Programas Necessários

Application.zip

Heximages.zip

WinProgs.zip

2. Inicialização

Observações:

  • O Coletor Symbol MC3000 não mantém as configurações realizadas ao receber um reset ou descarregar/desconectar a bateria.
  • Este procedimento visa justamente solucionar este problema, onde serão configurados scripts de inicialização para que ele retorne suas configurações após o reset.

Requisitos:

  • Windows XP ou superior.
  • Microsoft ActiveSync (WinProgs.zip)
  • Arquivo Application.zip baixado e descompactado.
  • Coletor conectado e configurado ao ActiveSync (Por base e cabo USB).

Procedimentos:

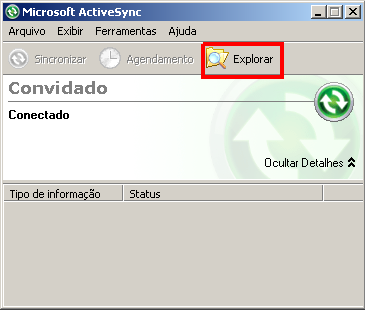

  1. Abra o ActiveSync e clique no botão "Explorar".

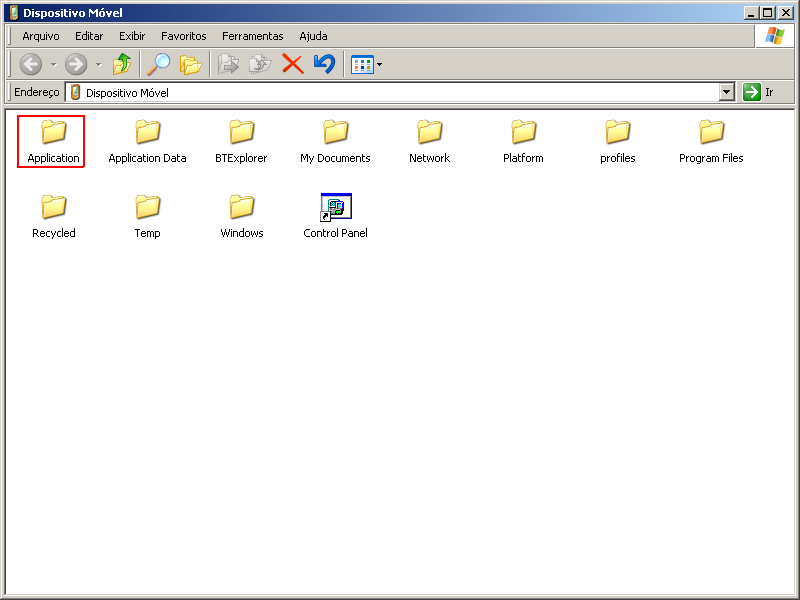

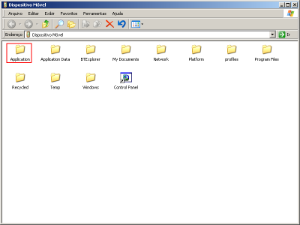

  2. Abra a pasta "Application"

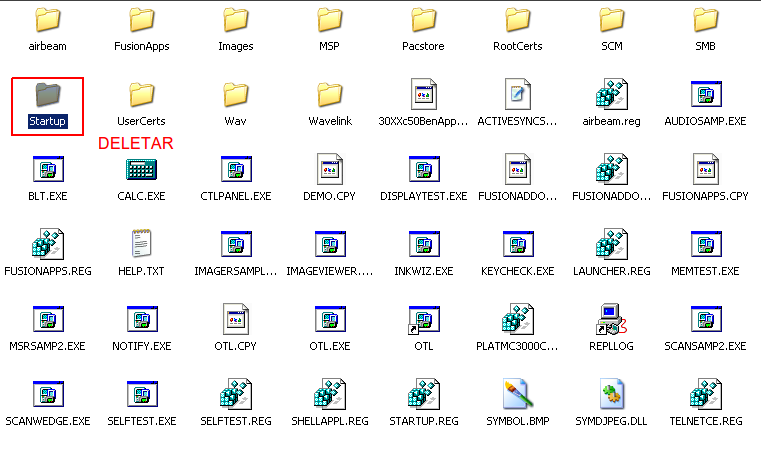

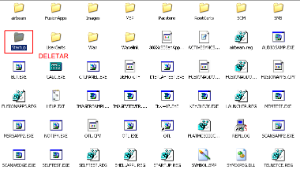

  3. Dentro da pasta "Application" delete a pasta "Startup"

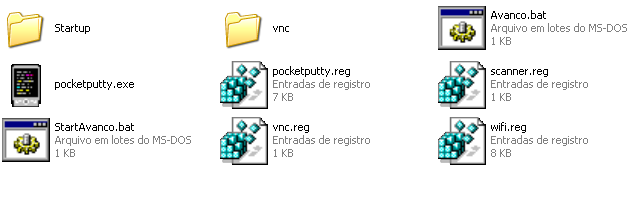

  4. Selecione o conteúdo descompactado do arquivo "Application.zip" e copie-o.

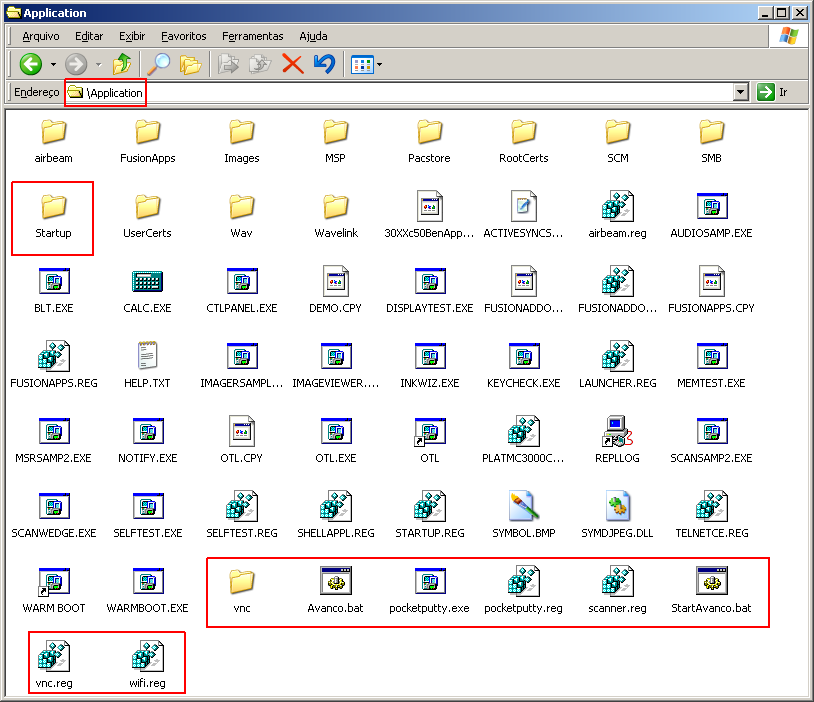

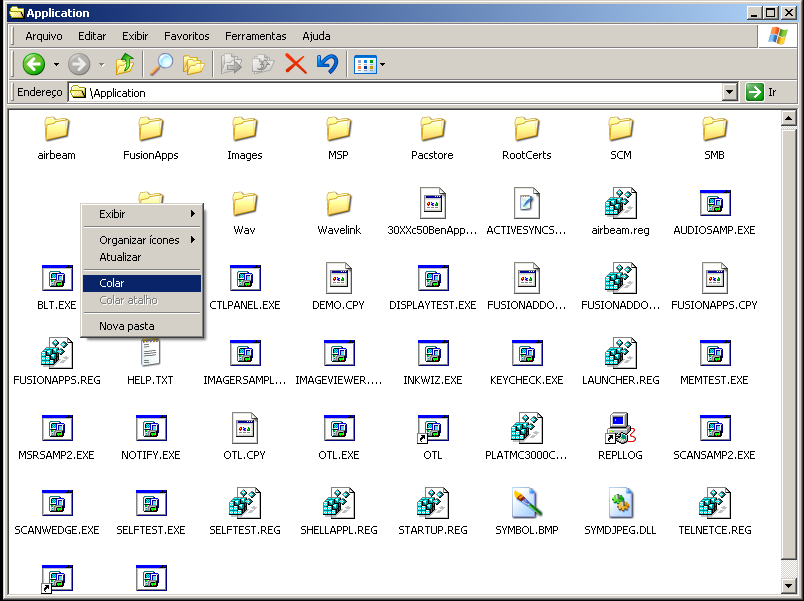

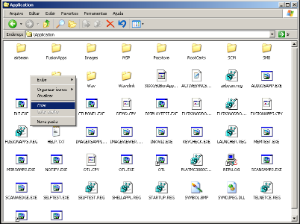

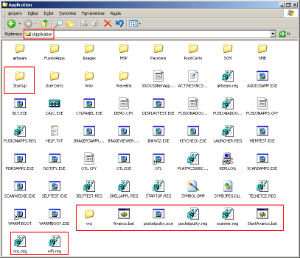

  5. Volte ao diretório "Application" do coletor e cole o conteúdo copiado.

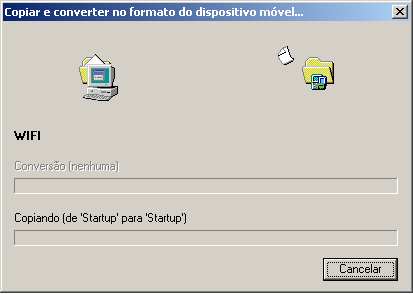

  6. Aguarde o processo de cópia finalizar (caso apareça alguma mensagem, confirme para prosseguir com a cópia)
  7. Reinicie o coletor pressionando simultaneamente os botões "1,9 e Power" e solte quando o aparelho desligar.
  8. Aguarde o coletor iniciar novamente, e calibre a tela (tocando nos locais informados pelo sinal de + solicitado pelo aparelho, e confirmando posteriormente com o botão "Enter")

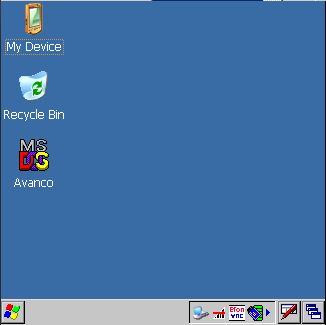

  9. Certifique o coletor executou os scripts de inicialização e ficou somente com os ícones "My Device", "Recycle Bin" e "Avanco" do desktop do coletor.
  10. Caso o coletor não fique conforme o procedimento anterior, ou estiver inicializando aplicativos diferentes, formate o coletor seguindo ESTE TUTORIAL, e repita os procedimentos anteriores.

Imagens

3. WiFi (Persistente)

Observações:

  • Conforme informado no procedimento de Inicialização, este coletor não salva as alterações após um reset, portanto este procedimento visa solucionar esse problema no quesito configuração da rede WiFi.

Requisitos:

  • Coletor já conectado a rede WiFi

Procedimentos:

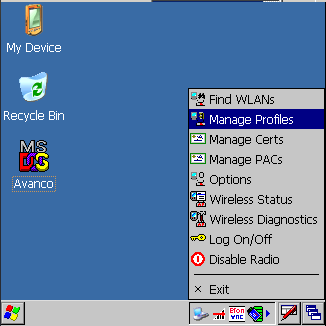

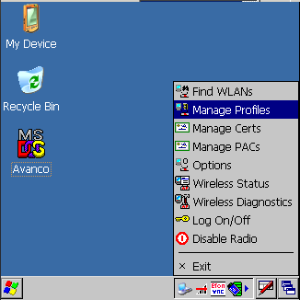

  1. Clique o ícone de gerenciamento WiFi do coletor.
  2. Selecione a opção "Manage Profiles"

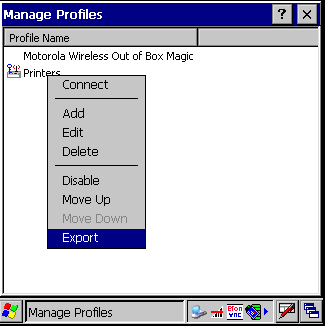

  3. Clique com o botão direito em cima da rede WiFi salva.
  4. Selecione a opção "Export"

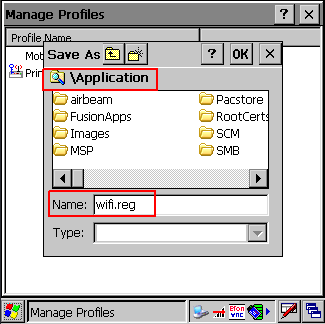

  5. Selecione a unidade "Application" dentro de "My Device" e atribua o nome "wifi.reg", e clique em "OK".

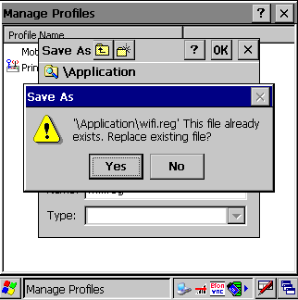

  6. Caso apareça a mensagem informando que o arquivo wifi.reg já exista, clique em "Yes" para substituí-lo.

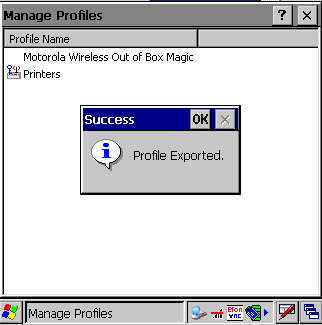

  7. Caso não aconteça nenhum erro no procedimento, a mensagem "Profile Exported" será exibida.
  8. Feche o aplicativo "Manage Profiles".
  9. Resete o coletor pressionando simultaneamente os botões "1,9 e Power", quando o aparelho desligar, solte os botões.
  10. Aguarde o coletor iniciar.
  11. Calibre a tela do coletor.
  12. Aguarde os scripts de inicialização terminarem de executar.
  13. Certifique que o coletor se conectou automaticamente na rede WiFi após o reset.

Imagens

4. Parametrização PocketPuTTY (Persistente)

Instruções pocketPutty Clique aqui!

Observações:

  • Conforme informado nos documentos anteriores, o coletor não salva suas configurações após o reset, este procedimento visa solucionar esse problema referente as configurações do aplicativo PocketPuTTY utilizado como terminal de acesso ao sistema ERP Integral Avanço.

Requisitos:

  • Realizado o procedimento de Inicialização do coletor.
  • Coletor conectado a rede WiFi.

Procedimentos:

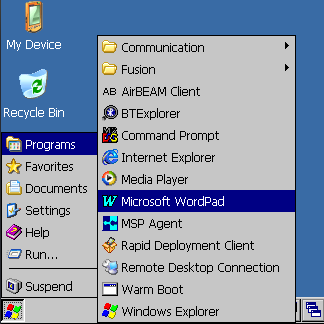

  1. Acesse "Menu Iniciar > Programs > Microsoft WordPad"

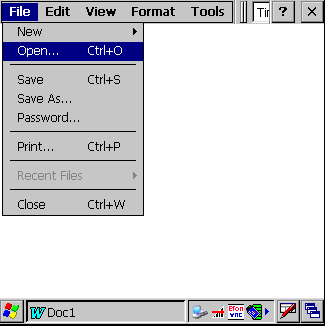

  2. Acesse o menu "File > Open"

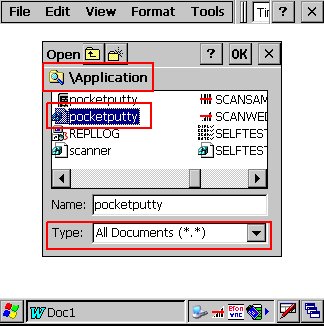

  3. Acesse a unidade "Application" em "My Device"
  4. Altere a opção "Type" para "All Documents (*.*)
  5. Selecione o arquivo "pocketputty.reg"

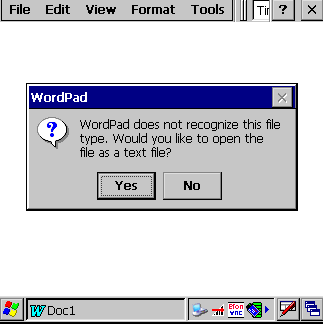

  6. Na mensagem "Would you like to open the file as a text file?", clique em "Yes".

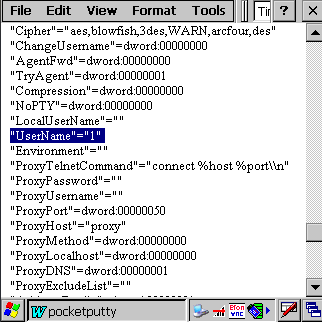

  7. Localize a linha "Username"="1" e altere o número 1 para o nome do usuário do linux que será usado pelo coletor para acessar o sistema.

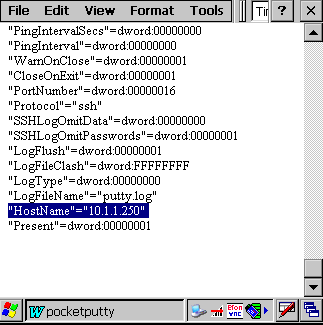

  8. Localize a linha "HostName"="10.1.1.250" e altere 10.1.1.250 para o endereço IP do seu servidor Linux.

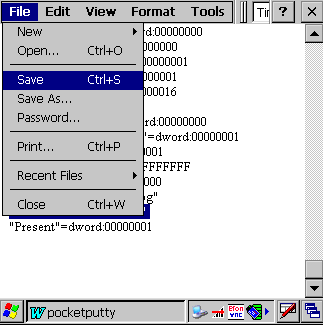

  9. Salve o arquivo selecionando o menu "File > Save", e feche posteriormente o aplicativo "Microsoft WordPad".
  10. Acesse novamente "Menu Iniciar > Programs > Microsoft WordPad"
  11. Acesse o menu "File > Open"

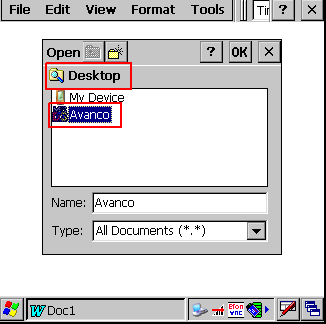

  12. Selecione o arquivo "Avanco" localizado no "Desktop"

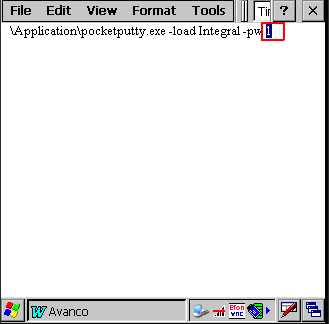

  13. Altere o número 1 que aparece ao final da linha para a senha do respectivo usuário do linux que foi configurado no arquivo "pocketputty.reg"

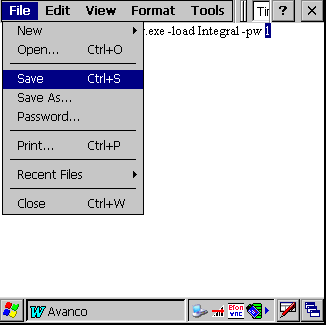

  14. Salve o arquivo selecionando o menu "File > Save", e feche posteriormente o aplicativo "Microsoft WordPad".
  15. Reinicie o coletor pressionando os botões "1,9 e Power" simultaneamente e aguarde o mesmo reiniciar.
  16. Calibre a tela conforme orientado nos documentos anteriores.

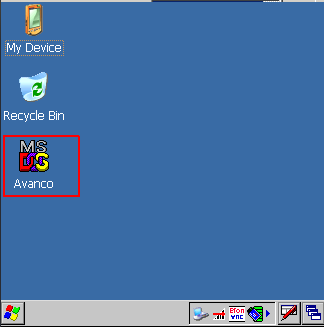

  17. Aguarde os scripts de inicialização executarem e aparecerem no Desktop somente os ícones "My Device", "Recycle Bin" e "Avanco".

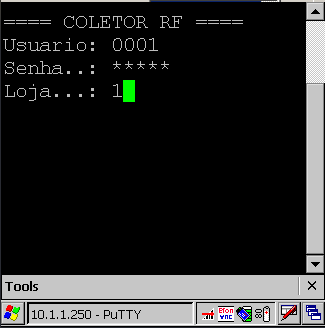

  18. Abra o aplicativo "Avanco" localizado no Desktop e certifique que o acesso ao sistema funcionou corretamente.

Imagens

5. Formatação (se necessário)

Observações:

  • ESTE PROCEDIMENTO DEVE SER REALIZADO SOMENTE NO CASO DO WINCE NÃO ESTIVER INICIANDO.
  • ESTE PROCEDIMENTO DEVE SER REALIZADO SOMENTE SE O MESMO NÃO ESTIVER OBEDECENDO AS CONFIGURAÇÕES DE INICIALIZAÇÃO

Requisitos:

  • Windows XP ou superior.
  • TCM instalado (WinProgs.zip)
  • Arquivo contendo as imagens de formatação já descompactadas (Heximages.zip)

Procedimento:

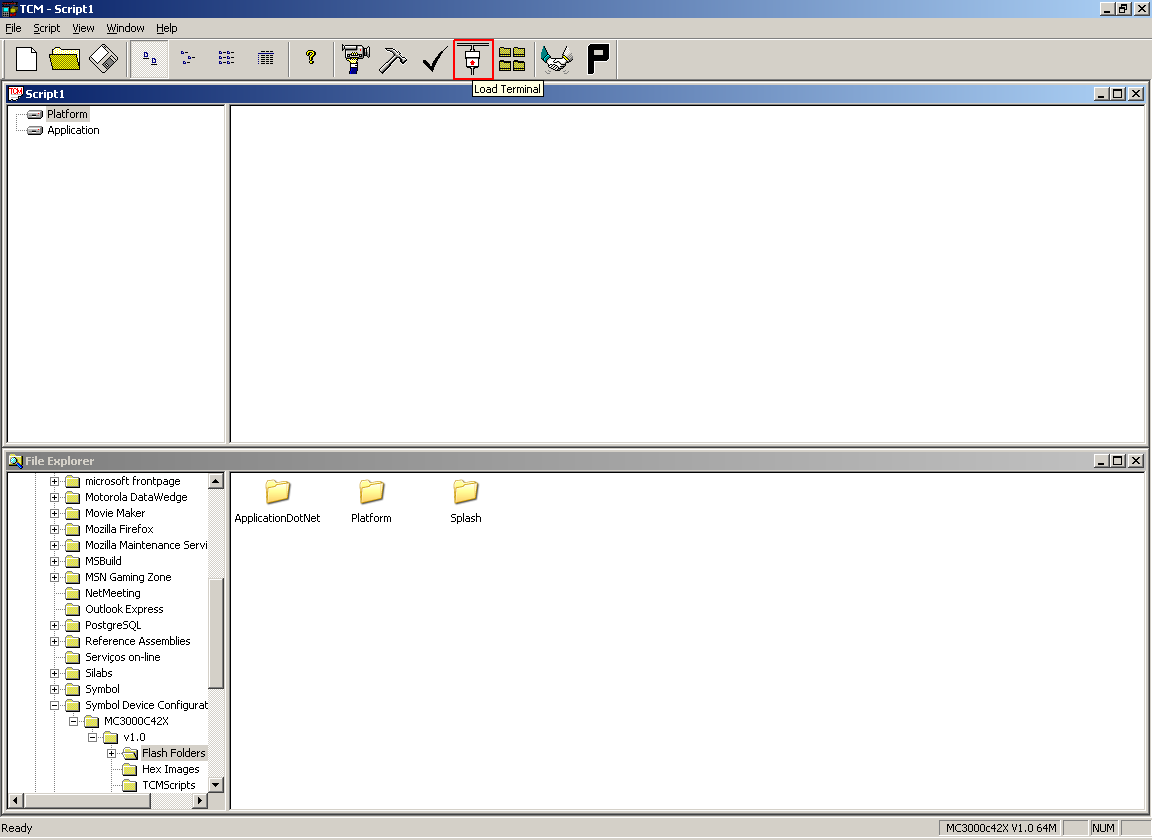

  1. Abrir o programa TCM e clique no ícone "Load Terminal"

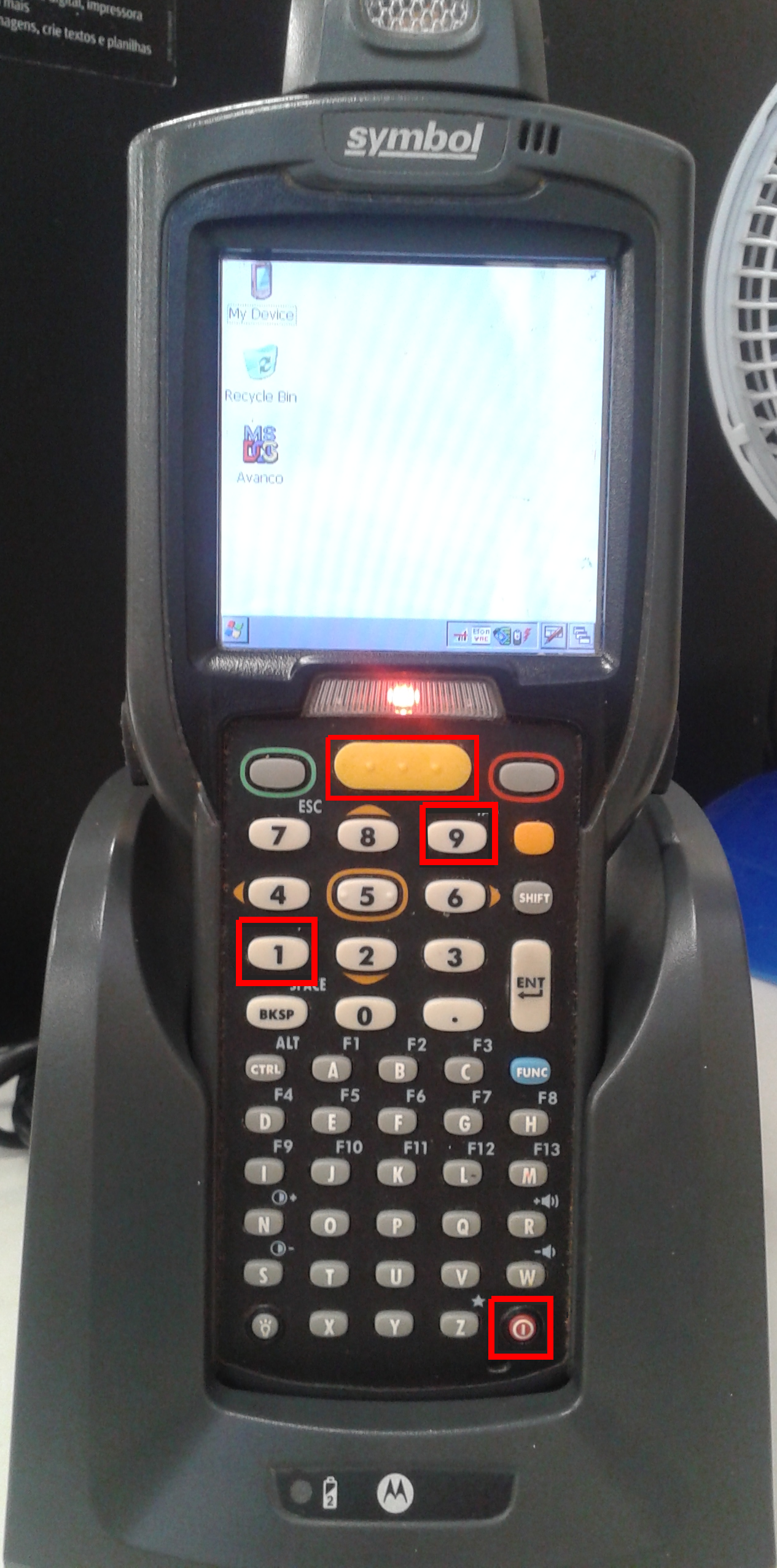

  2. Pressione os botões "Laranja maior", 1, 9 e Power, simultaneamente.
  3. Quando o equipamento desligar, solte todos os botões exceto o botão Laranja Maior.

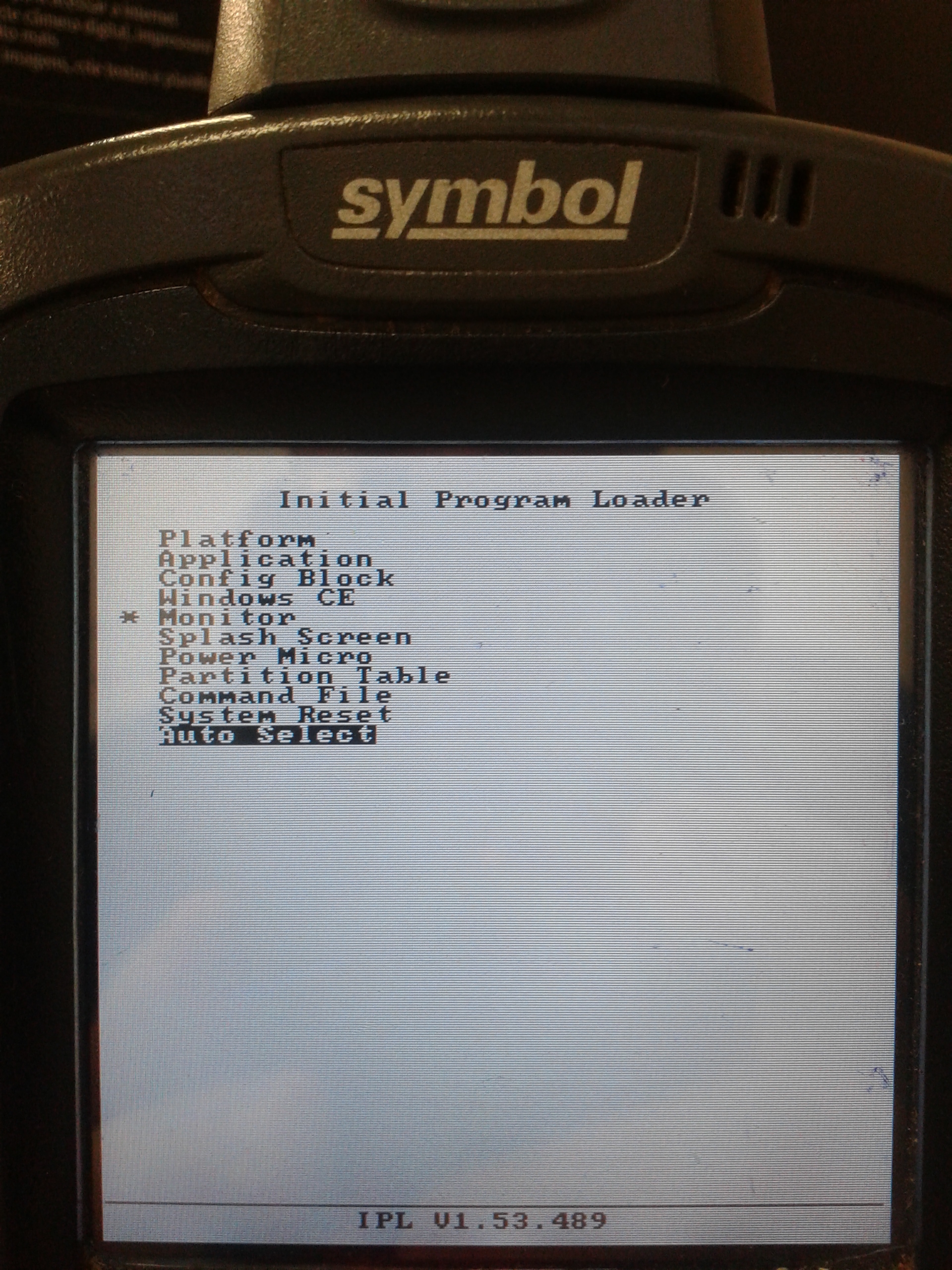

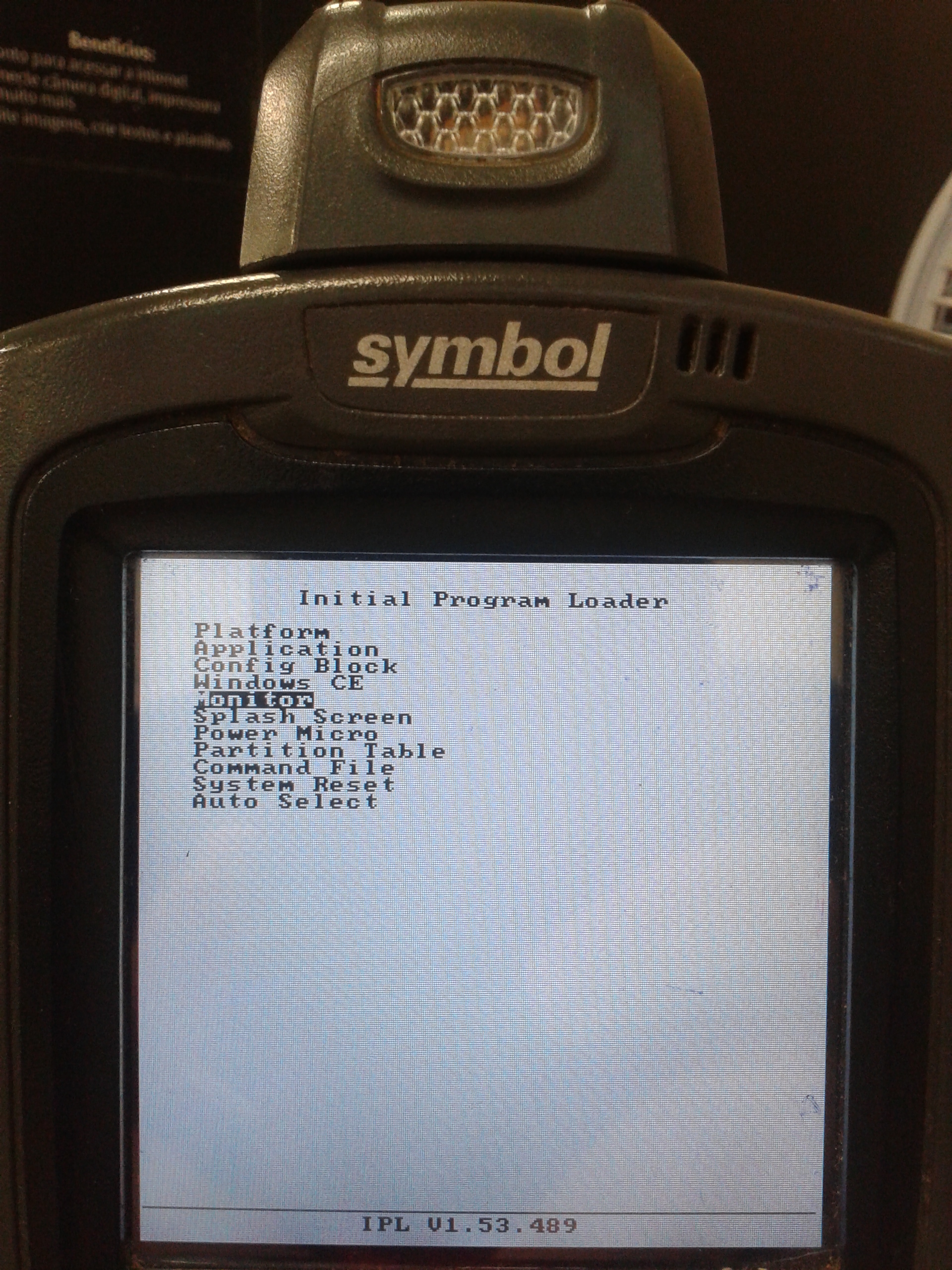

  4. Ao acessar a função IPL do equipamento, selecione a opção "Partition Table" utilizando as teclas 2,4,8 e 6 para navegar entre as opções e "Enter" para selecioná-la.

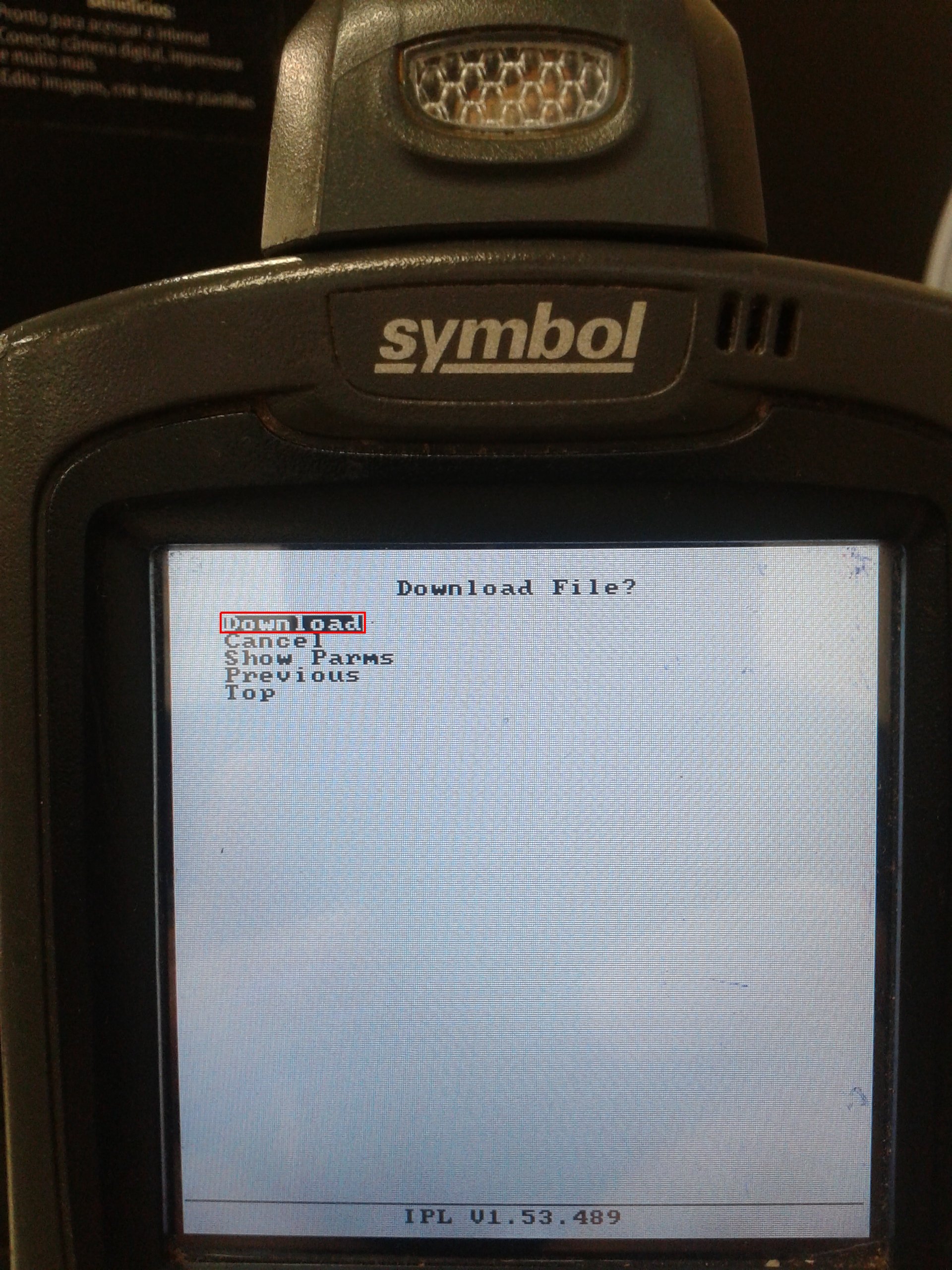

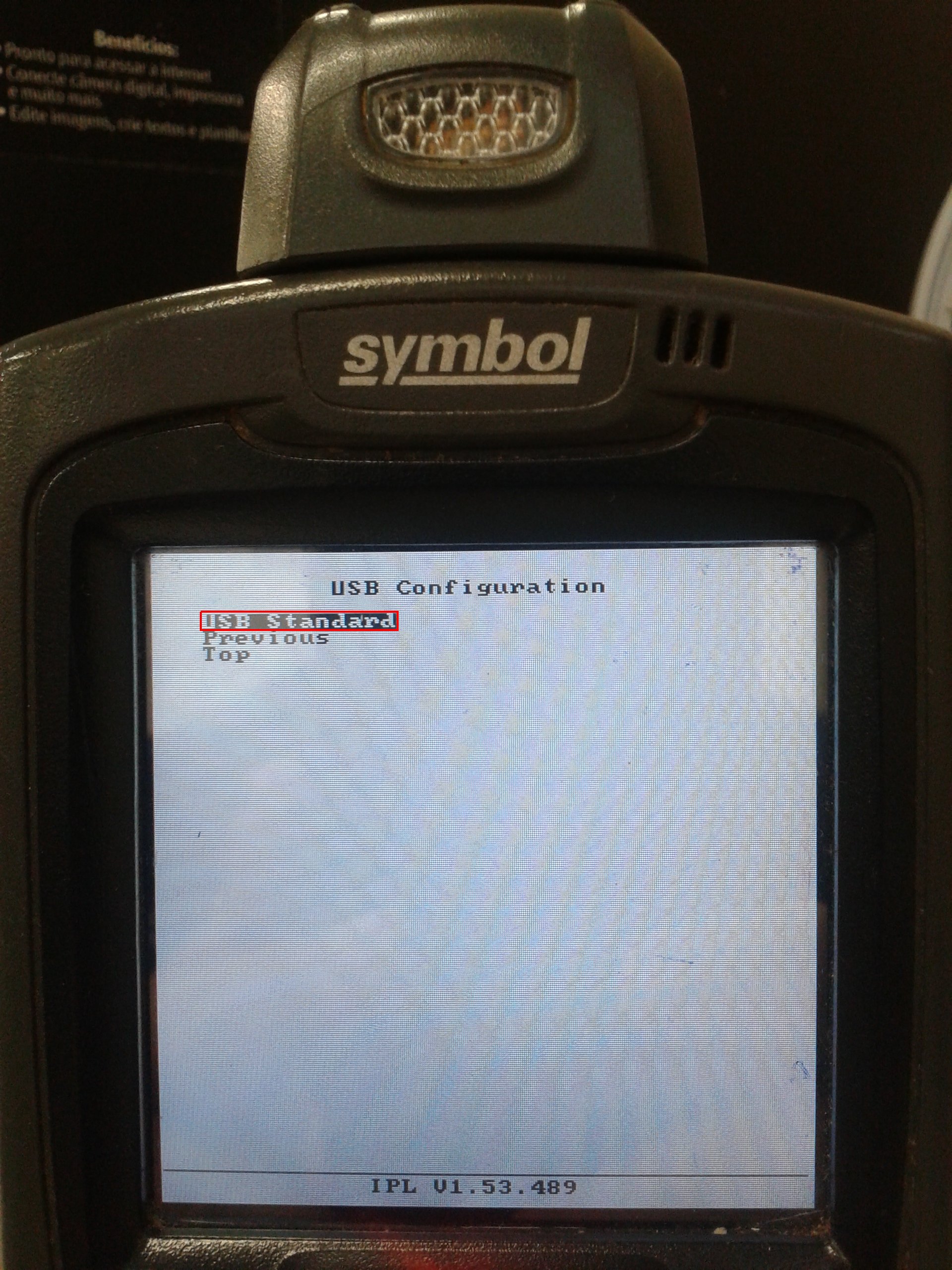

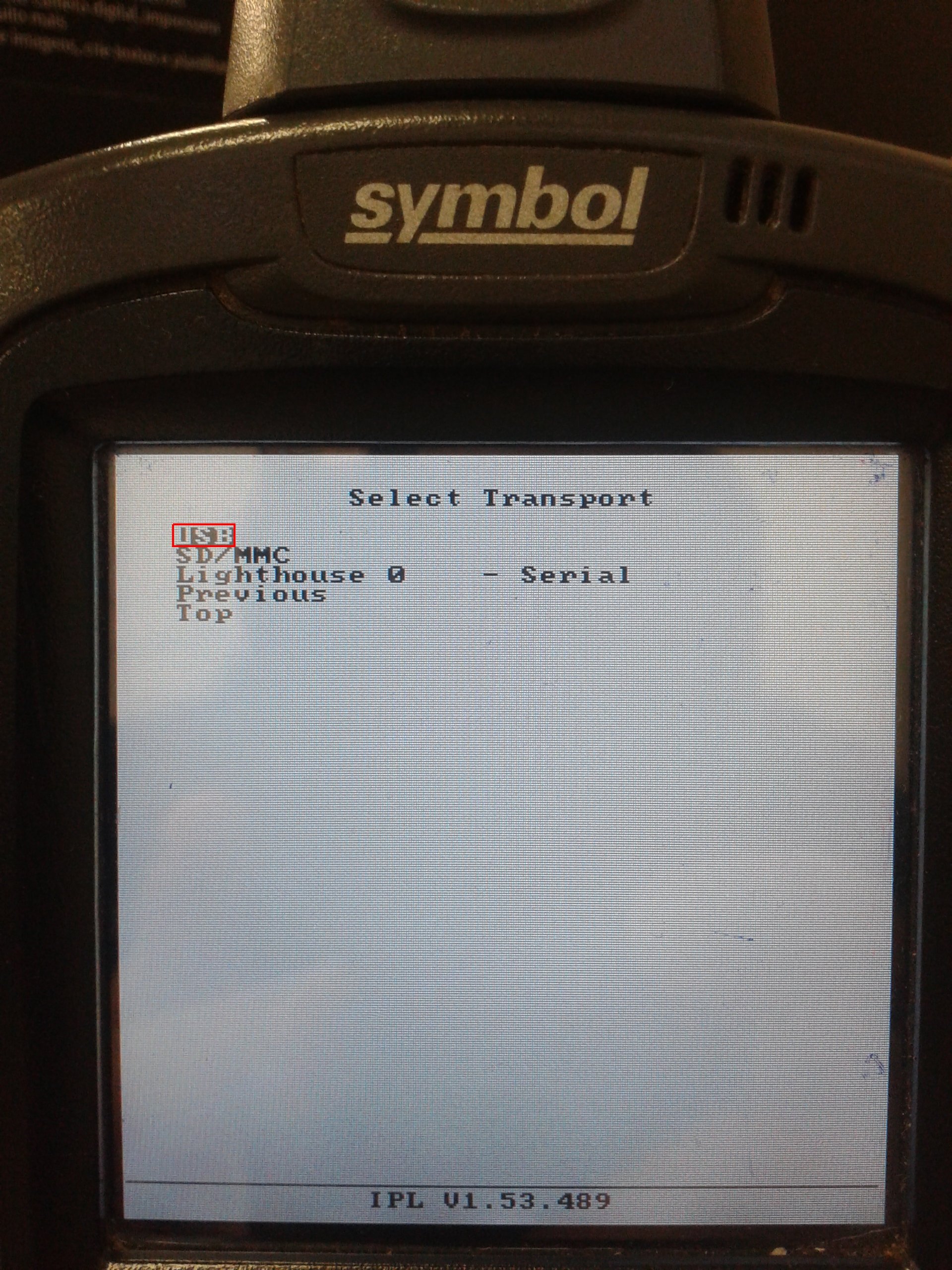

  5. Selecione no coletor a sequência "Partition table" > "USB" > "USB Standard" > "Download"

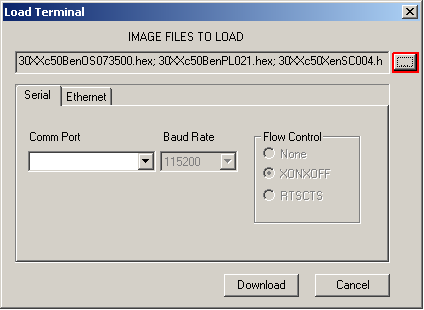

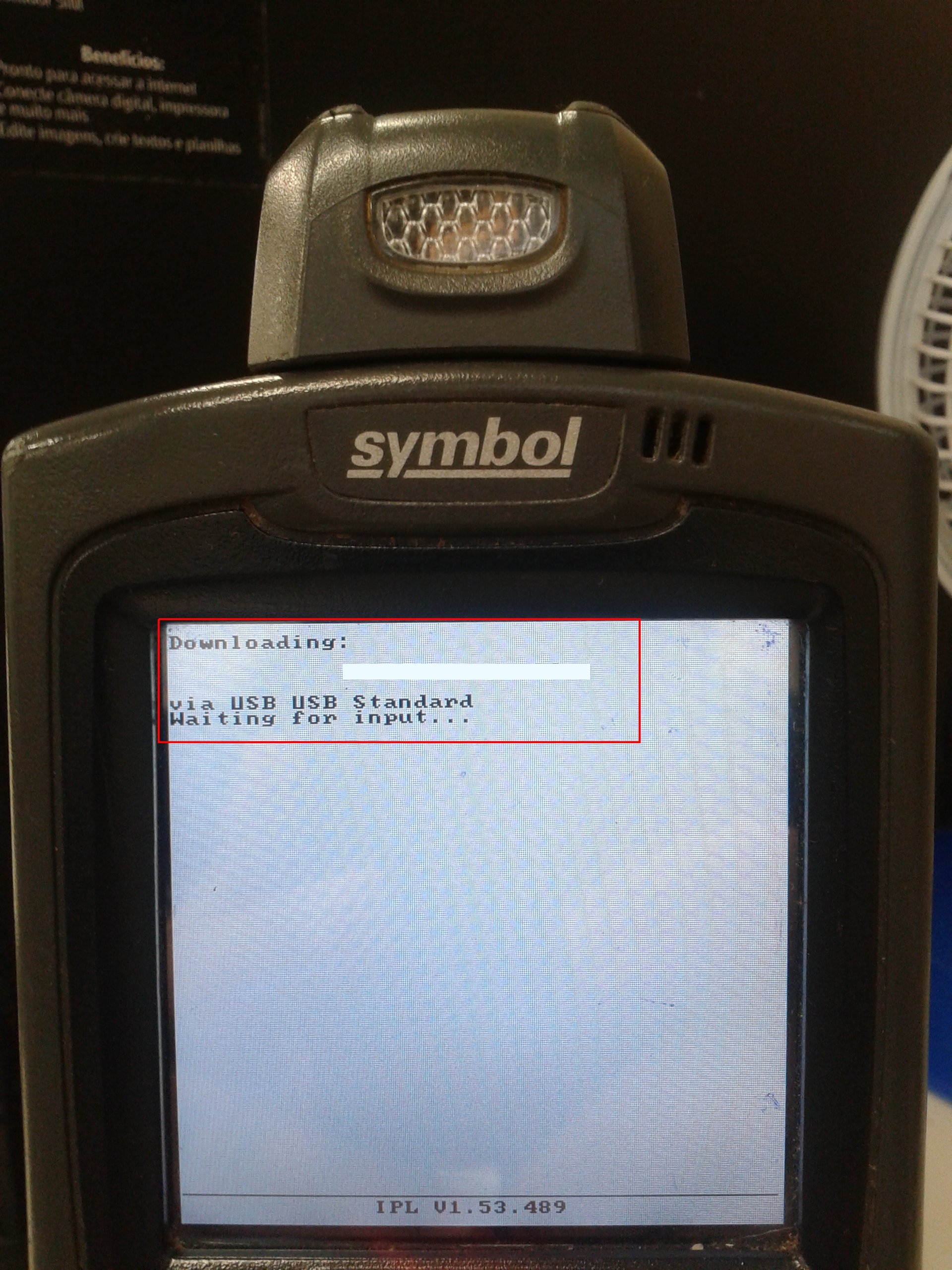

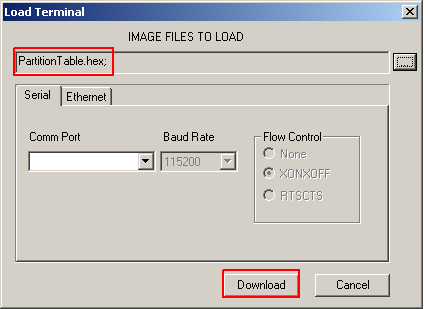

  6. Quando o equipamento estiver na tela "Downloading", vá ao programa TCM e clique no botão "..."

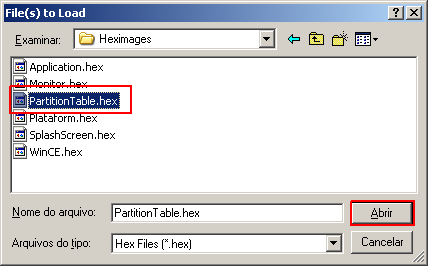

  7. Selecione o arquivo "PartitionTable.hex" e clique em "Abrir".

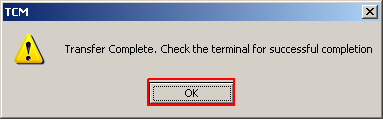

  8. Clique no botão "Download" e aguarde o procedimento finalizar com a mensagem "Transfer Complete".

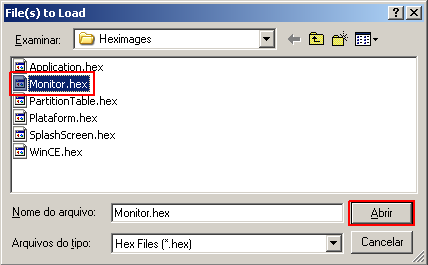

  9. Clique novamente no botão "..." e selecione o arquivo "Monitor.hex" e clique em Abrir.
  10. Selecione no coletor a sequência "Monitor" > "USB" > "USB Standard" > "Download"

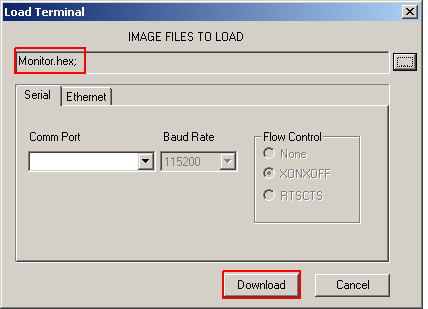

  11. Clique no botão Download do programa TCM.
  12. Aguarde o processo de transferência terminar.

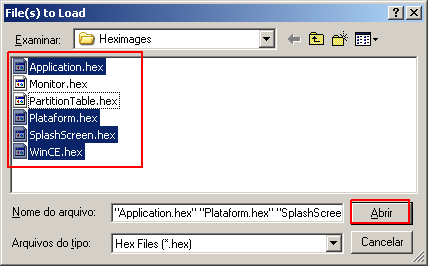

  13. Clique novamente no botão "..." do programa TCM e selecione simultaneamente os arquivos "Application.hex, Plataform.hex, SplashScreen.hex e WinCE.hex" e clique em "Abrir"
  14. No coletor selecione a opção "Auto select" > "USB" > "USB Standard" > "Download"

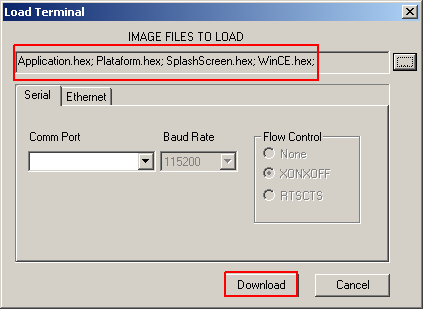

  15. Clique no botão Download do programa TCM.

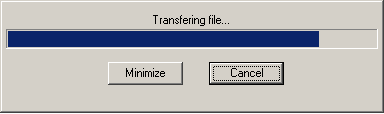

  16. Aguarde os processos de transferências terminarem.

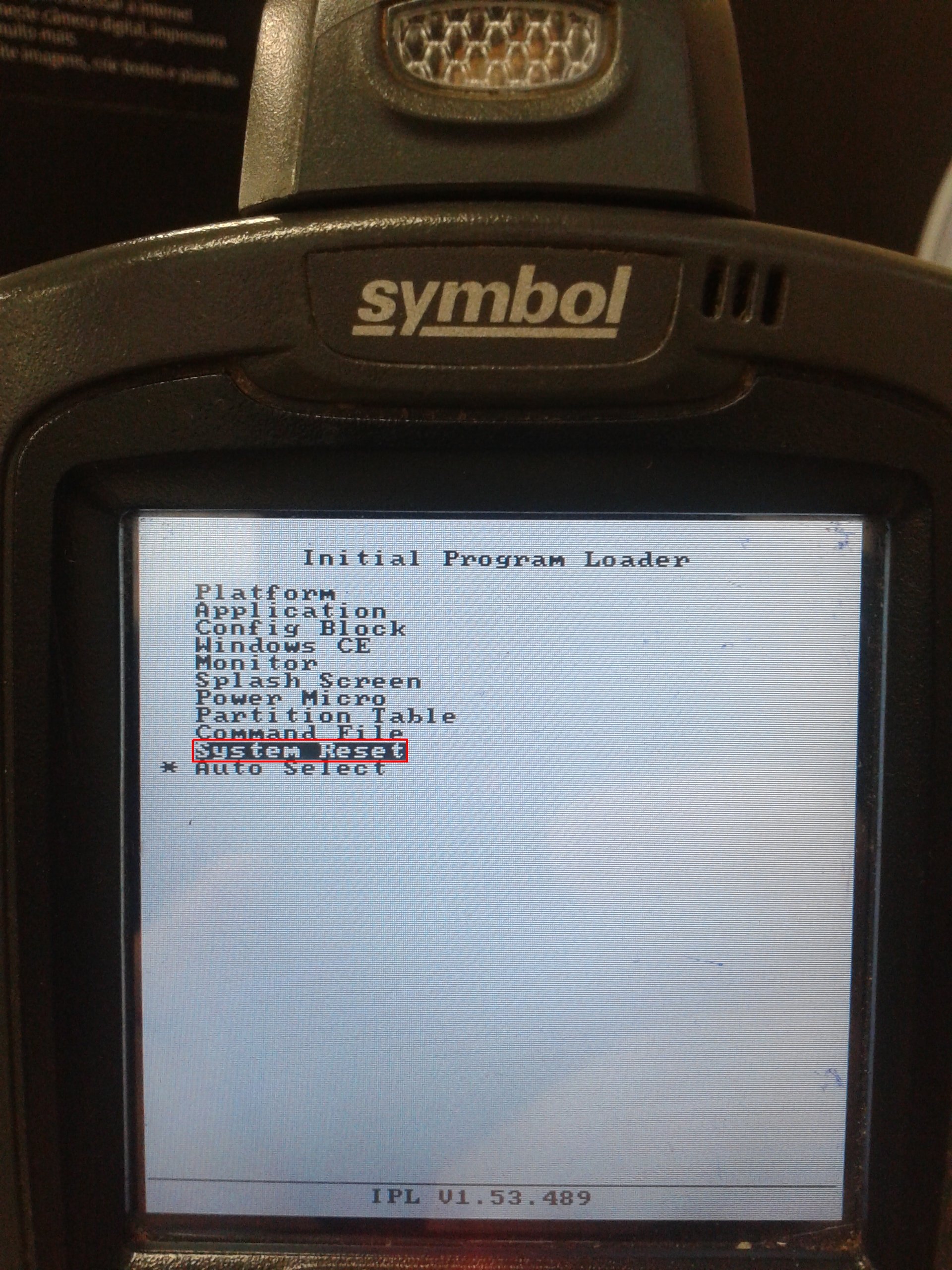

  17. Selecione a opção "System reset" no coletor.
  18. Aguarde o coletor iniciar o WinCE normalmente já formatado.
Formatação
